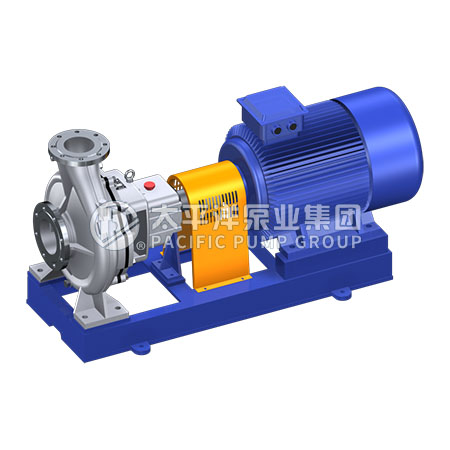

IH單級單吸化工離心泵

IH單級單吸化工離心泵適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。

銷售熱線：
400-926-5000

產品參數

IH單級單吸化工離心泵產品概述

IH型不銹鋼化工離心泵是太平洋泵業集團有限公司依據國際標準IS02858，選用國內優秀水力模型設計開發的一款單級單吸懸臂式離心泵。供吸送清水及物理化學性質類似水不含固體顆粒的液體。IH型不銹鋼化工離心泵被廣泛應用于化工、石油、電力、冶金、造紙、制藥、食品等行業

IH單級單吸化工離心泵應用領域

IH單級單吸化工離心泵輸送介質溫度為-20℃～105℃，需要時采用冷卻措施可輸送更高溫度的介質，適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。

IH單級單吸化工離心泵產品特點

1、高效節能：IH型不銹鋼化工離心泵的效率比其他類型離心泵高3～5%，是理想的節能產品；

2、軸封：軸封為填料、單端面機械密封，雙端面機械密封；

3、懸架部件：懸架部件采用通用化設計，通用化程度高，可靠性高。

4、材料：過流部件可選用304、316、316L等多種不銹鋼材質制造，以滿足不同介質的輸送;

5、全密封軸：軸上采用軸套、并帽、密封墊和“O”型圈密封，確保軸不接觸介質，提高軸的壽命。采用通用化設計，通用化程度高。

6、結構：構造簡單、水利性能布局合理、出水均勻、體積小，質量輕、運行平穩噪音小

7、零部件：不易磨損、抗汽蝕性能好、

8、維護：調節方便、使用檢修方便；

IH單級單吸化工離心泵型號意義

IH50-32-160

IH - 化工離心泵

50 - 吸入口直徑

32 - 排出口直徑

160 - 葉輪名義直徑

A - 葉輪外徑經第一次切割

IH單級單吸化工離心泵技術參數

流量：6.3～400m3/h；

揚程：5～125m；

轉速：1450、2900r/min；

功率：0.55～90kw；

進口直徑：50～200mm；

出口直徑：32～150mm。

IH單級單吸化工離心泵技術工作原理：

流體通過進水口注入泵體內，當IH型不銹鋼化工離心泵處開啟狀態時，高速旋轉的葉輪產生離心力，葉輪槽道中的水在離心力的作用下甩向外圍流進泵殼，于是葉輪中心壓力降低，這個壓力低于進水管內壓力，水在壓力差的作用下由吸水池流入葉輪；與此同時，從葉輪里獲得了能量的液體流出葉輪時具有較大的動能,這些液體在螺旋形泵殼內被收集起來,把動能變成壓力能流向排出管口；水泵就這樣循環地吸水不斷地供水。

注:1、本產品的過流部件以SUS304材質為準,若要求316或316L材質的,需在單泵基礎上另加35%或45%。

2、泵的軸封采用機械密封，采用其它結構的軸封型式，需另外報價。

3、本產品所配電機功率只能滿足輸送密度類似于清水的化學介質，介質密度增大，所配電機功率應相應加大，否則泵的性能會降低，具體細節請咨詢技術部。

IH單級單吸化工離心泵配件

泵體、葉輪、泵軸、聯軸器、泵蓋、軸承體、機封壓蓋、中間支架、軸套、機封、葉輪螺母

IH type Chemical pump
Type	Running speed （r/min）	Flow		Lift （m）	Efficiency （%）	Power		Surplus that the essential vapour loses（NPSH）r （m）	Weight （kg）
		（m³/h）	（L/S）			Power of the axle	Power of the electrical machinery
		（m³/h）	（L/S）			（KW）
IH50-32-125	2900	12.5	3.47	20	51	1.33	2.2	2	45
IH50-32-125	1450	6.3	1.75	5	45	0.19	0.55	2
IH50-32-125A	2900	11.3	3.14	16.4	50	1.01	1.5	2
IH50-32-125A	1450	5.7	1.58	4.1	43	0.15	0.55	2
IH50-32-160	2900	12.5	3.47	32	46	2.37	3	2	48
IH50-32-160	1450	6.3	1.75	8	40	0.34	0.55	2
IH50-32-160A	2900	11.3	3.14	26.4	44	1.85	3	2
IH50-32-160A	1450	5.7	1.58	6.6	37.1	0.28	0.55	2
IH50-32-200	2900	12.5	3.47	50	39	4.36	5.5	2	58
IH50-32-200	1450	6.3	1.75	12.5	33	0.65	1.1	2
IH50-32-200A	2900	11.3	3.14	41	38	3.24	4	2
IH50-32-200A	1450	5.7	1.58	10.3	31	0.52	0.75	2
IH50-32-250	2900	12.5	3.47	80	33	8.25	11	2	92
IH50-32-250	1450	6.3	1.75	20	27	1.27	2.2	2
IH50-32-250A	2900	11.7	3.25	70	32	6.97	11	2
IH50-32-250A	1450	5.9	1.64	17.5	25	1.25	1.5	2
IH50-32-250B	2900	11	3.06	62	30	6.19	7.5	2
IH65-50-125	2900	25	6.94	20	62	2.2	3	2	46
IH65-50-125	1450	12.5	3.47	5	55	0.31	0.55	2
IH65-50-125A	2900	22.7	6.31	16.5	61	1.67	2.2	2
IH65-50-125A	1450	11.3	3.14	4.1	54	0.23	0.55	2
IH65-50-160	2900	25	6.94	32	57	3.82	5.5	2	52
IH65-50-160	1450	12.5	3.47	8	51	0.53	0.75	2
IH65-50-160A	2900	22.7	6.31	26.5	56	2.93	4	2
IH65-50-160A	1450	11.3	3.14	6.6	49.6	0.41	0.55	2
IH65-40-200	2900	25	6.94	50	52	6.55	11	2	62
IH65-40-200	1450	12.5	3.47	12.5	46	0.93	1.5	2
IH65-40-200A	2900	22.7	6.31	41	50	5.07	7.5	2
IH65-40-200A	1450	11.3	3.14	10.3	44	0.72	1.1	2
IH65-40-250	2900	25	6.94	80	46	11.84	15	2	98
IH65-40-250	1450	12.5	3.47	20	39	1.75	3	2
IH65-40-250A	2900	23.4	6.5	74.8	45	10.6	15	2
IH65-40-250A	1450	11.7	3.25	17.5	37.9	1.47	2.2	2
IH65-40-250B	2900	22	6.11	61.8	44	8.42	11	2
IH65-40-315	2900	25	6.94	125	39	21.8	30	2	115
IH65-40-315	1450	12.5	3.47	32	33	3.3	5.5	2
IH65-40-315A	2900	23.4	6.5	109.5	38	18.36	30	2
IH65-40-315A	1450	11.7	3.25	28	33	2.71	4	2

IH65-40-315B	2900	22	6.11	96.5	37	15.63	22	2	115
IH80-65-125	2900	50	13.89	20	69	3.95	5.5	3	51
IH80-65-125	1450	25	6.94	5	64	0.53	0.75	2.5
IH80-65-125A	2900	45.3	12.58	16.5	67	3.04	4	3
IH80-65-125A	1450	22.7	6.31	4.1	62	0.41	0.55	2.5
IH80-65-160	2900	50	13.89	32	67	6.51	11	2.3	56
IH80-65-160	1450	25	6.94	8	62	0.88	1.5	2.3
IH80-65-160A	2900	45.3	12.58	26.4	65	5.02	7.5	2.3
IH80-65-160A	1450	22.7	6.31	6.6	60	0.68	1.1	2.3
IH80-50-200	2900	50	13.89	50	63	10.81	15	2.5	64
IH80-50-200	1450	25	6.94	12.5	57	1.49	2.2	2
IH80-50-200A	2900	45.3	12.58	41	61	8.29	11	2.5
IH80-50-200A	1450	22.7	6.31	10.3	56.1	1.14	2.2	2
IH80-50-250	2900	50	13.89	80	53	20.57	30	2.5	102
IH80-50-250	1450	25	6.94	20	50	2.72	5.5	2
IH80-50-250A	2900	45.3	12.58	65.7	52	15.61	22	2.5
IH80-50-250A	1450	22.7	6.31	16.4	49	2.07	3	2
IH80-50-315	2900	50	13.89	125	50	34.1	45	2.5	110
IH80-50-315	1450	25	6.94	32	48	4.54	7.5	2.5
IH80-50-315A	2900	45.3	12.58	102.6	48	26.4	37	2.5
IH80-50-315A	1450	22.7	6.31	25.7	46	3.46	5.5	2.5
IH100-80-125	2900	100	27.78	20	73	7.47	11	4.2	56
IH100-80-125	1450	50	13.89	5	69	0.99	1.5	3.4
IH100-80-125A	2900	91.8	25.5	16.8	71	5.92	7.5	4.2
IH100-80-125A	1450	45.9	12.75	4.2	67	0.78	1.1	3.4
IH100-80-160	2900	100	27.78	32	73	11.9	15	4.3	86
IH100-80-160	1450	50	13.89	8	68	1.58	2.2	3.4
IH100-80-160A	2900	91	25.28	26.5	71	9.25	15	4.3
IH100-80-160A	1450	45.5	12.64	6.6	67	1.22	1.5	3.4
IH100-65-200	2900	100	27.78	50	72	18.92	22	3.9	95
IH100-65-200	1450	50	13.89	12.5	68	2.5	3	2.5
IH100-65-200A	2900	91	25.28	41.5	70	14.7	18.5	3.9
IH100-65-200A	1450	45.5	12.64	10.3	66	1.93	3	2.5
IH100-65-250	2900	100	27.78	80	68	32.06	37	3.6	114
IH100-65-250	1450	50	13.89	20	63	4.33	5.5	2.5
IH100-65-250A	2900	93.5	25.97	70	65	27.44	37	3.6
IH100-65-250A	1450	45.5	12.64	17.4	61	3.53	5.5	2.5
IH100-65-250B	2900	87.8	24.39	61.7	64	23.1	30	3.6	114
IH100-65-315	2900	100	27.78	125	62	54.94	75	3.2	165
IH100-65-315	1450	50	13.89	32	58	7.52	11	2
IH100-65-315A	2900	93.5	25.97	109	61	45.53	75	3.2
IH100-65-315A	1450	46.5	12.92	28	56	6.33	11	2
IH100-65-315B	2900	88	24.44	97	60	38.77	55	3.2
IH125-100-200	2900	200	55.56	50	77	35.39	45	5	98
IH125-100-200	1450	100	27.78	12.5	73	4.66	7.5	2.9
IH125-100-200A	2900	182	50.56	41.4	75	27.38	37	5
IH125-100-200A	1450	91	25.28	10.3	71	3.6	5.5	2.9
IH125-100-250	2900	200	55.56	80	75	58.13	75	4.5	150
IH125-100-250	1450	100	27.78	20	72	7.56	11	2.3
IH125-100-250A	2900	186.5	51.81	69.5	73	48.35	75	4.5
IH125-100-250A	1450	93	25.83	17.4	70	6.29	11	2.3
IH125-100-250B	2900	175.5	48.75	61.5	71	41.42	55	4.5
IH125-100-315	2900	200	55.6	125	72	94.62	110	4.5	165
IH125-100-315	1450	100	27.8	32	65	13.42	22	2.5
IH125-100-315A	2900	186.5	51.81	108.7	71	77.81	90	4.5
IH125-100-315A	1450	93	25.83	27.2	64	10.77	15	2.5
IH125-10-400	1450	100	27.78	50	55	24.77	30	2.5	210
IH125-100-400A	1450	93	25.83	43.2	54	20.27	30	2.5	210
IH150-125-250	1450	200	55.56	20	77	14.16	18.5	2.8	164
IH150-125-250A	1450	182	50.56	16.5	75	10.91	15	2.8	164
IH150-125-315	1450	200	55.6	32	75	23.25	30	2.8	195
IH150-125-315A	1450	182	50.56	25.5	73	17.32	22	2.8
IH150-125-315B	1450	165	45.83	22	72	13.74	18.5	2.8
IH150-125-400	1450	200	55.56	50	70	38.93	55	2.5	237
IH150-125-400A	1450	182	50.56	41	68	29.94	37	2.5
IH150-125-400B	1450	165	45.83	34	67	22.82	30	2.5
IH200-150-250	1450	400	111.11	20	79	27.59	37	2.8	194
IH200-150-250A	1450	363	100.83	16.5	79	20.66	30	2.8	194
IH200-150-315	1450	400	111.11	32	79	44.15	55	3.5	268
IH200-150-315A	1450	363	100.84	25.5	77	32.76	45	3.5
IH200-150-315B	1450	329	91.39	21.6	76	25.48	37	3.5
IH200-150-400	1450	400	111.11	50	78	69.87	90	3.5	289
IH200-150-400A	1450	363	100.83	41	76	53.36	75	3.5
IH200-150-400B	1450	329	91.39	33.8	75	40.4	55	3.5
